Diagrama causa efecto primaria aprender a pensar

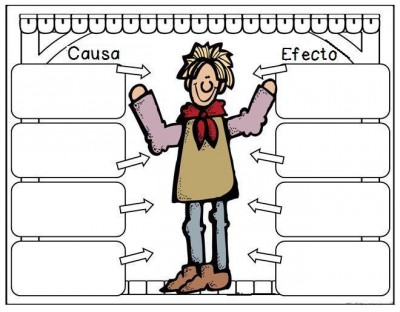

Os dejamos un divertido  organizador gráfico para trabajar los diagramas causa efecto espero que os guste.





Diagrama causa efecto primaria

DESCARGA EL DIAGRAMA EN PDF

ilovepdf_jpg_to_pdf

Diagrama de Causa y Efecto

¿Qué es?

Un diagrama de Causa y Efecto es la representación de varios elementos (causas) de un sistema que pueden contribuir a un problema (efecto). Fue desarrollado en 1943 por el Profesor Kaoru Ishikawa en Tokio. Algunas veces es denominado Diagrama Ishikawa o Diagrama Espina de Pescado por su parecido con el esqueleto de un pescado. Es una herramienta efectiva para estudiar procesos y situaciones, y para desarrollar un plan de recolección de datos.

¿Cuándo se utiliza?

El Diagrama de Causa y Efecto es utilizado para identificar las posibles causas de un problema específico. La naturaleza gráfica del Diagrama permite que los grupos organicen grandes cantidades de información sobre el problema y determinar exactamente las posibles causas. Finalmente, aumenta la probabilidad de identificar las causas principales.
El Diagrama de Causa y Efecto se debe utilizar cuando se pueda contestar “sí” a una o a las dos preguntas siguientes:
1. ¿Es necesario identificar las causas principales de un problema?
2. ¿Existen ideas y/u opiniones sobre las causas de un problema?

Con frecuencia, las personas vinculadas de cerca al problema que es objeto de estudio se han formado opiniones sobre cuáles son las causas del problema.

Estas opiniones pueden estar en conflicto o fallar al expresar la causa principales. El uso de un Diagrama de Causa y Efecto hace posible reunir todas estas ideas para su estudio desde diferentes puntos de vista.

· El desarrollo y uso de Diagramas de Causa y Efecto son más efectivos después de que el proceso ha sido descrito y el problema esté bien definido. Para ese momento, los miembros del equipo tendrán una idea acertada de qué factores se deben incluir en el Diagrama.

· Los Diagramas de Causa y Efecto también pueden ser utilizados para otros propósitos diferentes al análisis de la causa principal. El formato de la herramienta se presta para la planeación. Por ejemplo, un grupo podría realizar una lluvia de ideas de las “causas” de un evento exitoso, tal como un seminario, una conferencia o una boda. Como resultado, producirían una lista detallada agrupada en una categoría principal de cosas para hacer y para incluir para un evento exitoso.

· El Diagrama de Causa y Efecto no ofrece una respuesta a una pregunta, como lo hacen otras herramientas. Herramientas como el Análisis de Pareto, Diagramas Scatter, e Histogramas, pueden ser utilizadas para analizar datos estadísticamente. (Nota: consultar la descripción de la Gráfica de Pareto, Diagrama Scatter, e Histograma). En el momento de generar el Diagrama de Causa y Efecto, normalmente se ignora si estas causas son o no responsables
de los efectos. Por otra parte, un Diagrama de Causa y Efecto bien preparado es un vehículo para ayudar a los equipos a tener una concepción común de un problema complejo, con todos sus elementos
y relaciones claramente visibles a cualquier nivel de detalle requerido.

¿Cómo se utiliza?

1. Identificar el problema. El problema (el efecto generalmente está en la forma de una característica de calidad) es algo que queremos mejorar o controlar.

El problema deberá ser específico y concreto: incumplimento con las citas para instalación, cantidades inexacta en la facturación, errores técnicos en las cuentas de proveedores, errores de proveedores. Esto causará que el número de elementos en el Diagrama sea muy alto (consultar la ilustración).

2. Registrar la frase que resume el problema. Escribir el problema identificado en la parte extrema derecha del papel y dejar espacio para el resto del Diagrama hacia la izquierda. Dibujar una caja alrededor de la frase que identifica el problema (algo que se denomina algunas veces como la cabeza del pescado).

3. Dibujar y marcar las espinas principales. Las espinas principales representan el input principal/ categorías de recursos o factores causales. No existen reglas sobre qué categorías o causas se deben utilizar, pero las más comunes utilizadas por los equipos son los materiales, métodos, máquinas, personas, y/o el medio. Dibujar una caja alrededor de cada título. El título de un grupo para su Diagrama de Causa y Efecto puede ser diferente a los títulos tradicionales; esta flexibilidad es apropiada y se invita a considerarla.

4. Realizar una lluvia de ideas de las causas del problema. Este es el paso más importante en la construcción de un Diagrama de Causa y Efecto. Las ideas generadas en este paso guiarán la selección de las causas de raíz. Es importante que solamente causas, y no soluciones del problema sean identificadas. Para asegurar que su equipo está al nivel apropiado de profundidad, se deberá hacer continuamente la pregunta Por Qué para cada una de las causas iniciales mencionadas. (ver el módulo de los Cinco Por Qués). Si surge una idea que se ajuste mejor en otra categoría, no discuta la categoría, simplemente escriba la idea. El propósito de la herramienta es estimular ideas, no desarrollar una lista que esté perfectamente clasificada.

(Nota: Consultar la descripción de Lluvia de Ideas).

5. Identificar los candidatos para la “causa más probable”. Las causas seleccionadas por el equipo son opiniones y deben ser verificadas con más datos. Todas las causas en el Diagrama no necesariamente están relacionadas de cerca con el problema; el equipo deberá reducir su análisis a las causas más probables. Encerrar en un círculo la causa(s) más probable seleccionada por el equipo o marcarla con un asterisco.

6. Cuando las ideas ya no puedan ser identificadas, se deberá analizar más a fondo el Diagrama para identificar métodos adicionales para la recolección de datos.

Versión CEDAC – Cause & Effect Diagram Adding Cards

Después de completar el paso 5, el equipo de resolución de problemas deberá:

A. Dibujar la versión final en un tamaño más grande (aproximadamente de
3’ x 5’).

B. Exhibir el Diagrama en una zona de alto tráfico o en una cartelera con una invitación para ser estudiado por otros y para que agreguen su ideas en “Post-It” en las categorías respectivas.

C. Después de un período específico de tiempo (1 ó 2 semanas) el Diagrama se retira y se revisa para incluir la información adicional. Un Diagrama completo más pequeño se publica nuevamente con una nota de agradecimiento.

D. En este momento, el equipo avanza al siguiente paso para un análisis más profundo, y para reunir datos adicionales (ver paso 6). El Diagrama completo también puede exhibirse ( o dejarse). Luego, a medida que una y otra causa es atendida, se pueden anotar las ganancias. Una vez que las causas sean retiradas, se deberán tachar y apuntar la fecha de su terminación. Las causas que actualmente están siendo atendidas también pueden indicarse. De esta manera toda el área de trabajo tiene un indicador de progreso y se puede percibir cierta relación de lo que se está haciendo.

 Consejos para la Construcción/ Interpretación:

· Se debe recordar que los Diagramas de Causa y Efecto únicamente identifican causas posibles. Aun cuando todos estén de acuerdo en estas causas posibles, solamente los datos apuntarán a las causas.

· El Diagrama de Causa y Efecto es una forma gráfica de exhibir gran información de causas en un espacio compacto. El uso del Diagrama ayuda a los equipos a pasar de opiniones a teorías comprobables.

Relación con otras Herramientas:

Un Diagrama de Causa y Efecto normalmente se relaciona con:
· Lluvia de Ideas
· Digrama de Interrelaciones
· Gráfica de Pareto
· Multi-votación
· Técnica de Grupo Nominal
· Diagrama de Afinidad
· Cinco Por Qués
